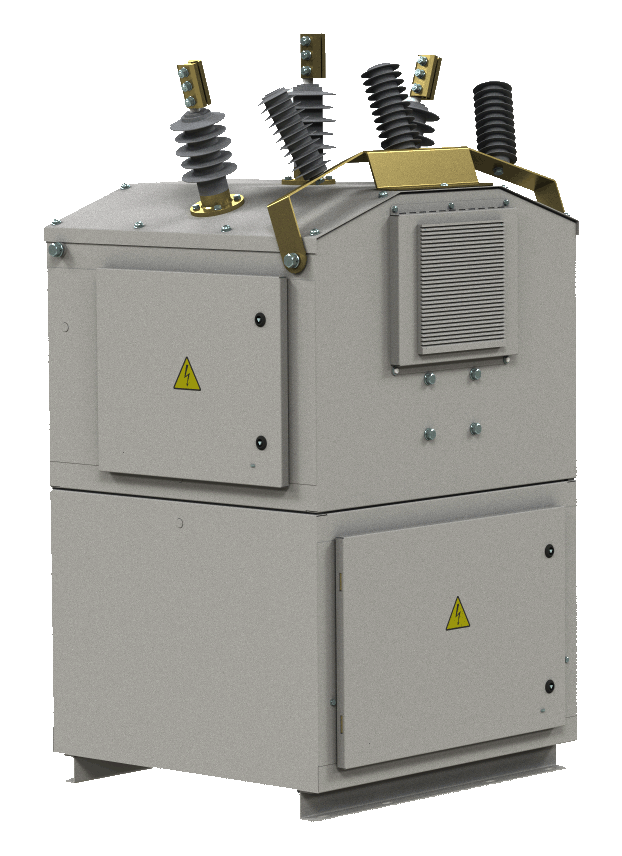

МТПМ- Малогабаритные модульные трансформаторные подстанции

  1. Назначение и условия эксплуатации



     Малогабаритные модульные трансформаторные подстанции наружной установки типа МТПМ предназначены для преобразования, учета  и распределения энергии переменного трехфазного тока напряжением 6(10) кВ частотой 50 Гц с изолированной или заземленной через дугогасительный реактор нейтралью.

     Принцип работы МТПМ определяется совокупностью схем главных цепей и вспомогательных цепей.

     МТПМ является изделием климатического исполнения У и категории размещения - 1 по ГОСТ 15150-69 и предназначена для работы в следующих условиях:

     - при значениях температуры окружающего воздуха от минус 45С (при наличии обогрева) до плюс 40С по ГОСТ 15543.1-89;

     - на высоте до 1000 м над уровнем моря;

     - окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, в концентрациях, разрушающих металлы и изоляцию;

     - при механических воздействиях, соответствующих группе эксплуатации М1 по ГОСТ 17516.1-90.

     Номинальный режим работы – продолжительный.

     Рабочее положение в пространстве – вертикальное, допустимое отклонение – не более 2 градусов от вертикали.

МТПМ изготавливаются по техническим условиям ТУ 3412-003-01705270-2017.

Поставка МТПМ осуществляется в соответствии с опросным листом.

Основные параметры соответствуют указанным в таблице 4.1.



Таблица 4 .1

МТПМ- Малогабаритные модульные трансформаторные подстанции

Компания ООО "ЭНЕРГОСЕРВИС" помимо МТМП производит ПКУ, ПСС реклоузеры, КСО 298 и КСО 3хх серий, КРУН, КТП , БКТП все оборудование сертифицировано и прошло аттестацию "Автодор"
